AI-VOX3扩展板

用户2288

用户3611

1月21日修改

1.
概述​

AI-VOX3扩展板是一款专为AI-VOX3开发板设计的扩展板，用于解决AI-VOX3开发板引脚数量有限、不方便外接传感器、舵机、且接线困难、易出错的问题。该扩展板通过标准化的PH2.0接口和排针引脚，将主板的GPIO、电源和通信接口安全、有序地引出，为您的AI语音交互项目提供更加可靠、便捷的外设连接方案，极大提升原型搭建效率和系统的稳定性。​

2.
对应AI-VOX3开发板文档​

AI-VOX3开发板详情请参阅：AI-VOX3 - AI语音交互开发板

3.

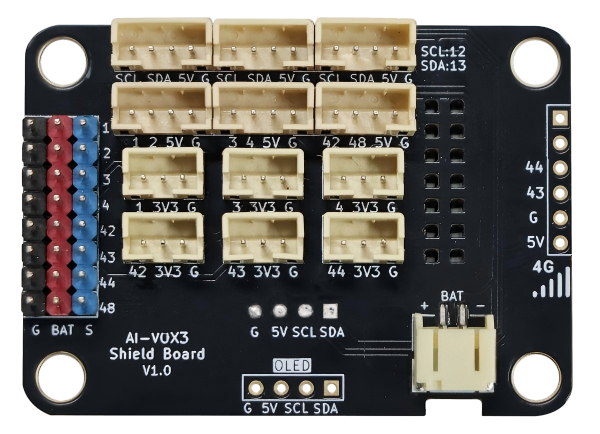

产品图​

common.docs_name - LarkCCM_Docs_Menu_Image

50%

4.
产品特点​

•
防反接设计：采用PH2.0防反接接口，避免误接损坏设备。​

•
丰富接口：提供多组PH2.0接口、I2C接口、电池接口等，预留4G接口。​

•
兼容乐高结构：定位孔直径4.7mm，可直接搭建乐高式结构。​

•
即插即用：与AI-VOX3主板直插连接，无需焊接。​

•
舵机接口：提供8个3pin舵机接口，舵机电源由电池直接供电。​

•
紧凑设计：56mm × 40mm精致尺寸，适合嵌入式集成。​

5.
原理图​

ai-vox3_shield_board.pdf

6.
规格参数​

•
PCB厚度：1.6mm​

•
产品尺寸：56x40mm​

•
定位孔直径：4.7mm，兼容乐高积木​

•
接口类型：PH2.0防反接接口、2.54mm IO排针​

•
适配主板：AI-VOX3开发板​

7.
机械尺寸图​

8.
与AI-VOX3开发板连接指南​

8.1
连接步骤​

1.
断电操作：确保AI-VOX3开发板已断电。​
